Типы компрессоров:

Инверторный

Это относительно новая разновидность, которая пользуется высокой популярностью и имеет больше всего достоинств. Инверторный компрессор представляет собой электромотор с поршнем. Он регулирует частоту вращения ротора. За это отвечает электронный блок. При подключении холодильника к электросети вал начинает вращаться, плавно, но стремительно набирая скорость. Это приводит к быстрому достижению нужной температуры. Когда заданные параметры достигнуты, вращения вала замедляется, но не прекращается. Таким образом постоянно поддерживается оптимальная температура. Работа электромотора в компрессорном приборе не прекращается, пока холодильник подключен к электросети. Лишь плавно изменяется скорость вращения вала.

Компрессорные холодильники имеют ряд достоинств:

• Экономичность. Первые несколько минут после подключения к электросети прибор работает на полную мощность. Затем электричество расходуется только на медленное вращение вала для поддержания оптимальной температуры. Поэтому такие компрессоры потребляют гораздо меньше энергии, чем их линейные аналоги.
• Продолжительный срок службы. Благодаря плавному вращению вала и электронному регулятору этого процесса детали инверторных компрессоров практически не подвержены износу. При соблюдении правил эксплуатации такая техника служит десятилетие и больше.
• Низкая шумность. Медленно вращающийся вал работает практически беззвучно.
• Постоянное поддержание заданного уровня температуры. Благодаря тому, что инверторный компрессор работает без остановки, температура в холодильнике остается неизменной. Это продлевает срок годности продуктов. Есть у такого устройства и недостатки. К ним относится:
• Высокая стоимость. Цена инверторных компрессоров выше линейных минимум на 30%.
• Чувствительность к перепадам напряжения в электросети. Такая проблема приводит к выходу из строя электроники и существенно снижает срок службы прибора. Чтобы защитить инвертор от перепадов энергии в электросети, используют специальные стабилизаторы напряжения.

Линейный

Такие агрегаты постепенно утрачивают популярность, но их все еще выпускают. Несмотря на обилие недостатков, они отличаются повышенной надежностью.

Линейный компрессор – это катушка с электромагнитным стержнем, подключенным к насосному поршню. Ток, перемещаясь по обмотке катушки, создает электромагнитное напряжение, которое заставляет поршень со стрежнем двигаться в поступательном направлении. Вследствие этого пружина на конце стержня сжимается, и последний возвращается в изначальное положение. Такой процесс повторяется снова и снова. Работа компрессора продолжается определенный отрезок времени в быстром темпе, охлаждая камеру холодильника. Затем он останавливается. Через некоторое время цикл повторяется вновь. Это приводит к циклическому нагреву и остыванию холодильника. У линейных агрегатов есть несколько достоинств. Именно из-за этого производители холодильников продолжают их использовать:

• Невысокая стоимость. Линейные компрессоры стоят дешевле инверторных.
• Устойчивость к перепадам напряжения благодаря отсутствию электронных деталей. Линейный компрессор способен работать в квартирах со старой проводкой даже без стабилизатора. В этом плане он надежнее инвертора.
• Несмотря на наличие достоинств, недостатков у приборов линейного типа больше:
• Высокий расход электричества. Чтобы понизить температуру в холодильнике, компрессору приходится работать на полую мощность.
• Непродолжительный срок службы. Из-за постоянных включений и выключений детали линейного компрессора изнашиваются быстрее, чем у инвертора.
• Шумность. Работающий на полную мощность компрессор издает громкие звуки.
• Непостоянство заданной температуры. Из-за того, что компрессор постоянно выключается, включаясь лишь при ощутимом повышении температуры, продукты в таком холодильнике портятся быстрее.

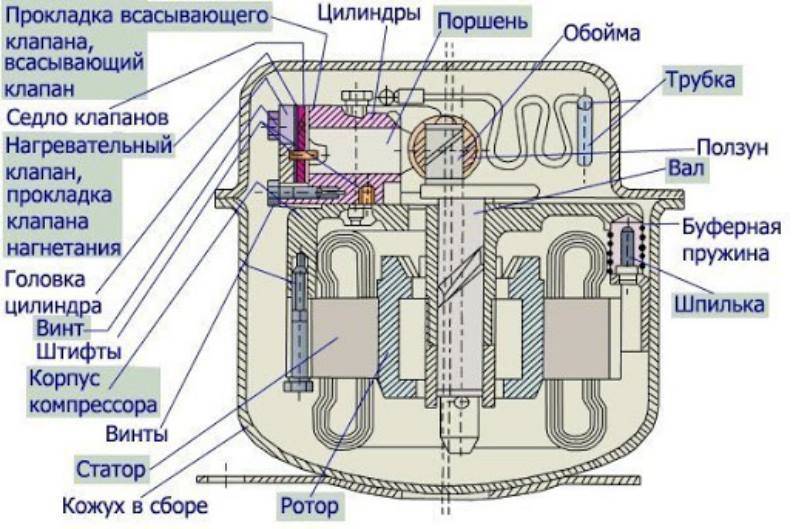

Поршневой

Принцип работы поршневого агрегата схож с линейным, но у него есть электромотор.

Поршневой прибор – это электромотор с коленвалом, соединенным с ротором. Такая комбинация способна создавать и вращательные, и колебательные движения.

Ротор (вращающаяся часть электромотора) преобразует электроэнергию во вращательные движения. Коленвал (кривошипно-шатунное устройство), в свою очередь, преобразует вращательные движения в поступательные. Благодаря этому сжимается хладагент, что повышает давление на выходе из нагнетающего устройства.

Поршневой компрессор, как и линейный, работает с высокой скоростью до тех пор, пока температура в холодильнике не понизится до заданной. Затем он выключается, а после повышения температуры включается снова.

 У таких холодильников есть достоинства и недостатки. Преимущества:

• Устойчивость к перепадам напряжения. Такие компрессор создавались с учетом нестабильности старых проводок.
• Низкая стоимость.
• Низкая сохранность продуктов. Из-за постоянных включений и выключений температура в холодильной камере нестабильная. Это отрицательно сказывается на сроках хранения продуктов.
• Шумность. Из-за наличия вращательных элементов поршневой элемент создает даже больше шума, чем линейный.
• Непродолжительный срок службы. В этом плане поршневые устройства тоже уступают линейным компрессорам.
• Высокое электропотребление. Сочетание вращательных и колебательных движений повышает количество потребляемой энергии.

Тем не менее, наиболее часто встречающиеся типы компрессоров в бытовых холодильниках это ПОРШНЕВЫЕ. Их мы и будем рассматривать в курсе.

Неисправности компрессора

1. Обрыв обмоток компрессора. Обрыв цепи может быть на рабочей, пусковой или на обеих обмотках сразу. При включенном в сеть холодильнике, компрессор не запускается, температура корпуса компрессора комнатная, при замыкании обмотки на корпус при включении происходит короткое замыкание, может выбивать автомат, пробки.
2. Межвитковое замыкание рабочей обмотки электродвигателя компрессора. Компрессор запускается в следствие того, что витки обмотки замкнуты, сопротивление обмотки снижено через пускозащитное реле проходит  повышенный ток. Реле срабатывает на отключение компрессора в течение минуты. Слышен щелчок,  реле  компрессор отключается. После остывания реле повторяется попытка пуска. При включенном в сеть холодильнике корпус компрессора сильно нагревается.
3. Межвитковое замыкание пусковой обмотки электродвигателя компрессора. Признаки дефекта аналогичны пункту
4. Заклинивание мотор компрессора. Компрессор включается слышен гул электродвигателя, однако, вращения электродвигателя нет, компрессор не создает давления, сопротивление обмоток соответствует номиналу .
5. Потеря холодопроизводительности— поломка или деформация клапанов компрессора — определить подачу компрессора по воздуху. Если она не соответствует норме, то заменить мотор — компрессор;
6. (компрессор включается, сопротивление обмоток соответствуют номиналу. В результате дефекта клапанов компрессор не создает рабочего давления, холодильник не набирает температуры, работает,  не отключаясь. Часто данный дефект сопровождается посторонними металлическими шумами при работе компрессора.
7. Так же стоит учитывать напряжение в сети (220-240в). Если оно недостаточное, компрессор так же может не запускаться, и это не является его поломкой.

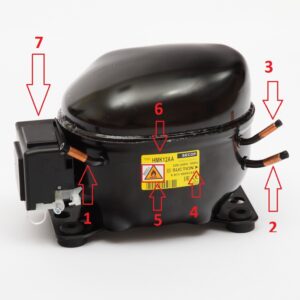

Рассмотрим компрессор снаружи

1. Трубка заправочная
2. Трубка всасывания
3. Нагнетание
4. Suction (с англ. – всасывание)
5. Тип хладогента
6. Модель компрессора
7. Пуско–защитное реле

У компрессора как правило имеется 3 патрубка: заправочный (1), всасывание (2), нагнетание (3). Через заправочный патрубок используется для опрессовки, вакуумирования, и заправки холодильника фреоном. На заводе изготовителе этот патрубок как правило пережат, мы же будет припаивать к нему клапан шредера. К трубке всасывания припаивается обратная трубка холодильника (обратка). Через неё мотор всасывает фреон. К трубке нагнетания припаивается начало конденсатора холодильника, через неё он нагнетает фреон. Suction (всасывание)(4): по сути заправочный патрубок и трубка всасывания – это одно и тоже, через обе эти трубки компрессора затягивает воздух. Но завод изготовитель указывает стрелкой и рекомендует использовать в качестве всаса именно этот патрубок (для более эффективного охлаждения мотора, снижению вибраций). Так же на моторе указан тип хладогента (5). Холодильник мы будем заправлять тем хладогентом, на котором работает компрессор. Обозначение 6 – модель компрессора. Компрессор на холодильник мы будет подбирать по мощности. Мощность на самом моторе не указана. Её можно узнать в интернете, как раз таки по модели компрессора. В бытовом холоде мы будем встречать 3 типа хладогента: R12, R134a, R600a. Моторы на 12м и 600м фреоне работают на минеральном масле, на 134м – на синтетическом масле.
Когда мы будем менять мотор-компрессор на холодильнике, нам нужно будет подобрать такой же мотор по мощности. Т.е. вбиваем в интернете модель родного компрессора, ищем мощность, и исходя из этого подбираем мотор. Допускается погрешность +/-20%. Дойдя до модуля с практикой вы поймёте что всё гораздо проще) Т.е. я вожу с собой и ставлю везде почти одни и те же компрессора.

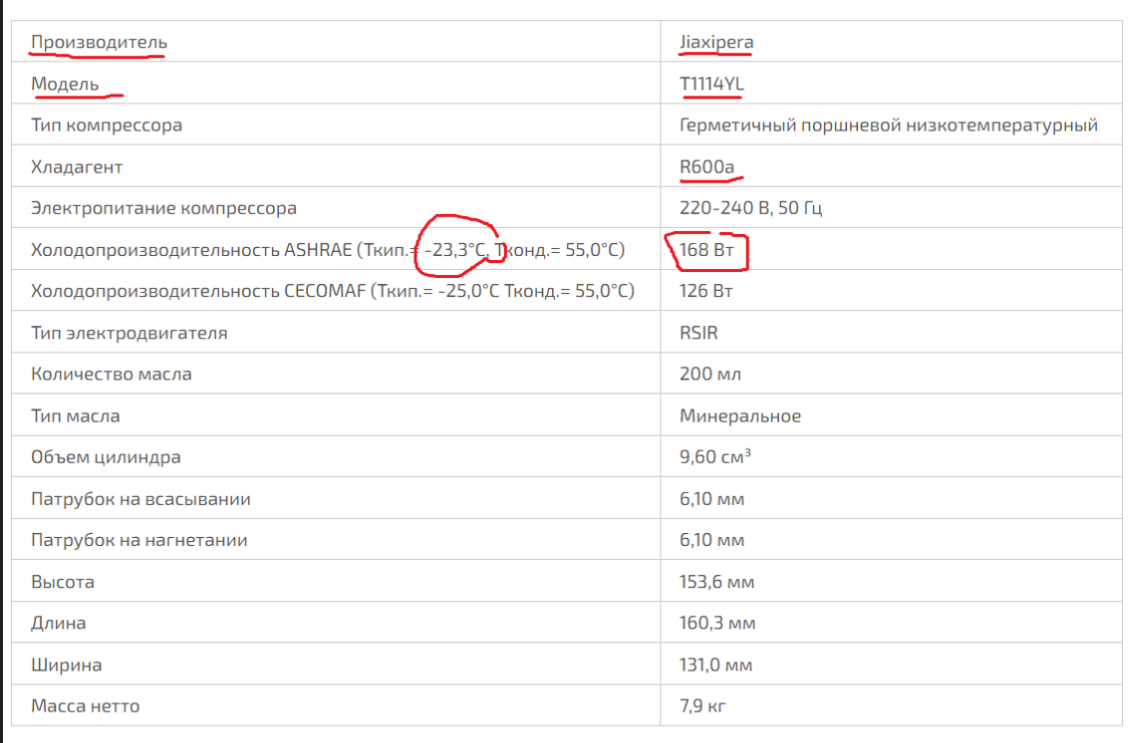

ASHRAE и CECOMAF это 2 системы подсчёта холодопроизводительности. Для бытовых холодильников, для определения мощности компрессора, необходимо использовать систему ASHRAE (Ткип.= -23,3°C Тконд.= 54,4°C). Как указано на картинке выше.

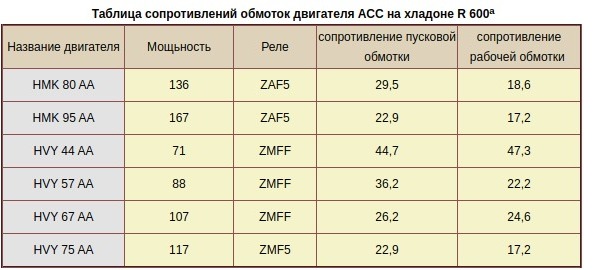

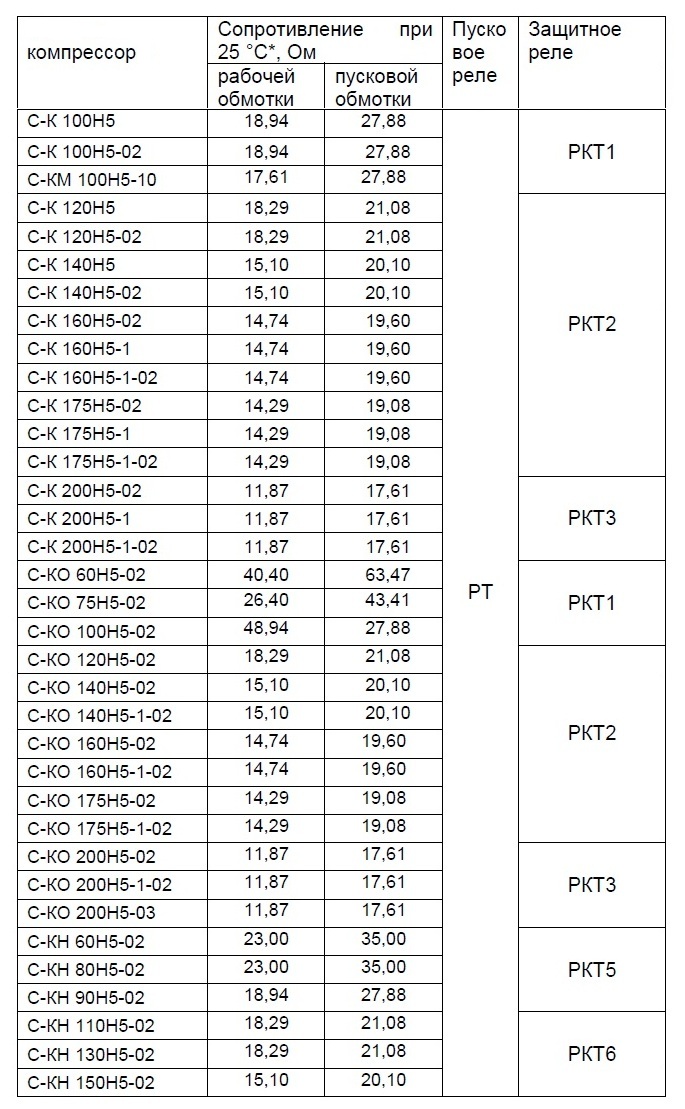

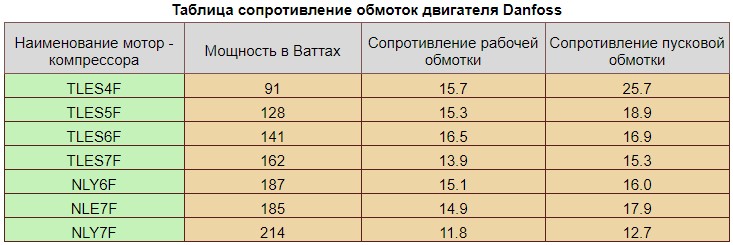

Таблицы сопротивлений обмоток компрессора(для некоторых моделей)
