Виды конденсаторов

Рассмотрим конденсаторы, которые мы будем встречать в бытовых холодильниках:

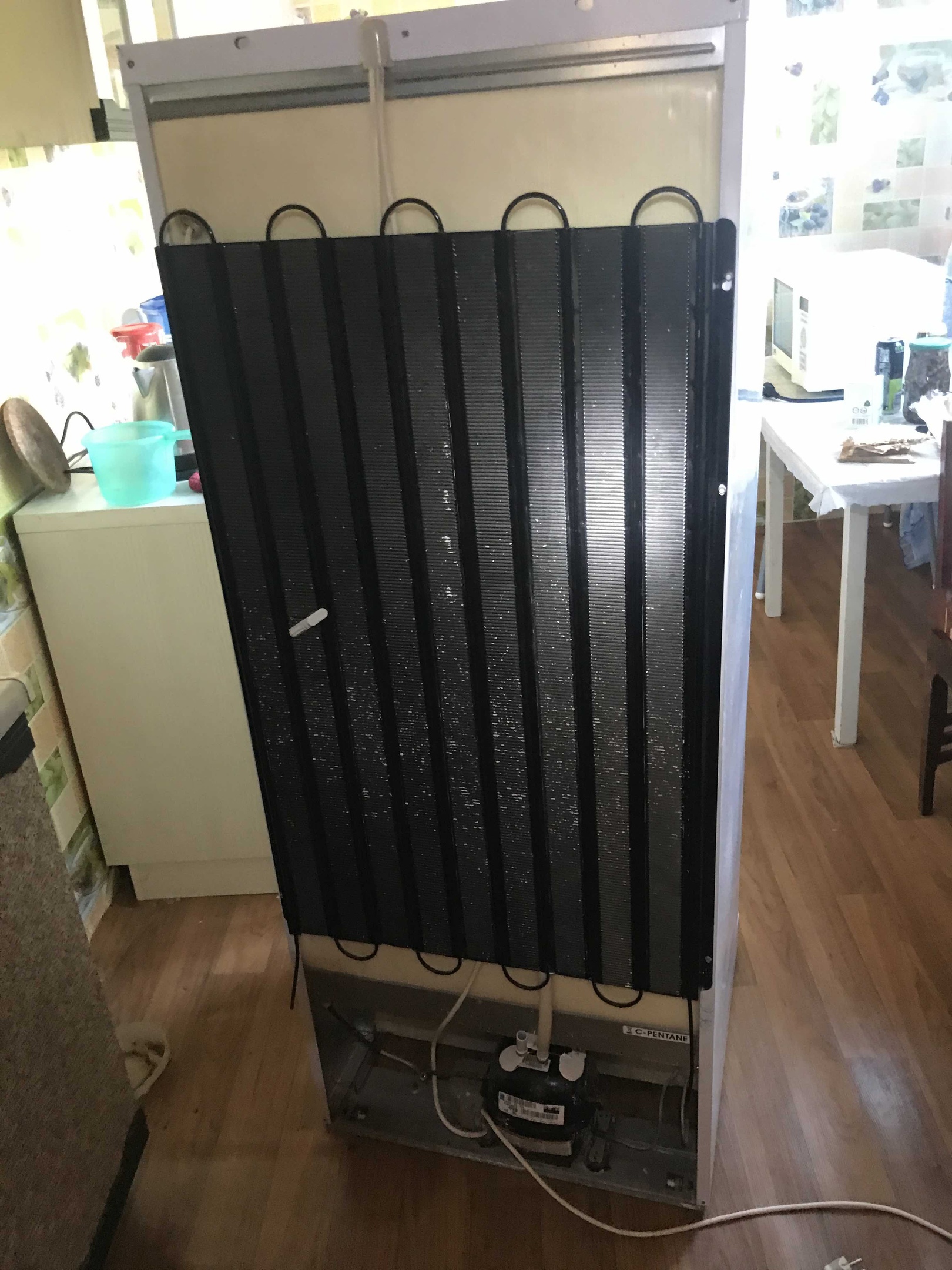

• наружный конденсатор открытого типа. Наиболее часто встречающиеся, висят снаружи и отдают тепло окружающей среде естественным путём.

• наружный конденсатор открытого типа, в виде змеевика, охлаждение которого происходит вентилятором (активный конденсатор)

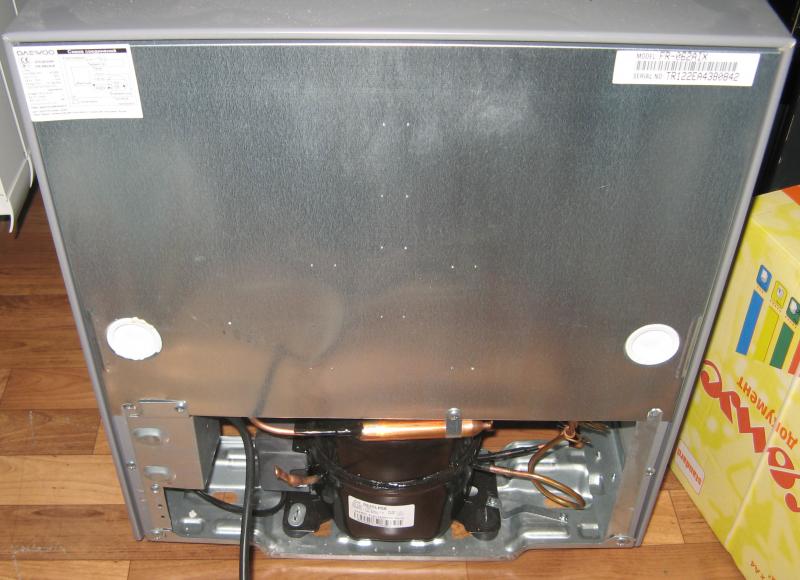

• конденсатор закрытого типа, встроен как правило в заднюю или в боковые стенки. Как правило он плотно прилегает к металлической стенке, тем самым конденсирует тепло наружу.

Неисправности: Неисправности конденсатора наблюдаются крайне редко. Однако всё же бывают.

Засор. В старых холодильниках они могут забиваться различными отложениями и примесями, в следствие чего забивается и фильтр осушитель. На моей практике сильно забитых конденсаторов я не встречал, а если и есть какие то отложения внутри, достаточно просто его продуть.

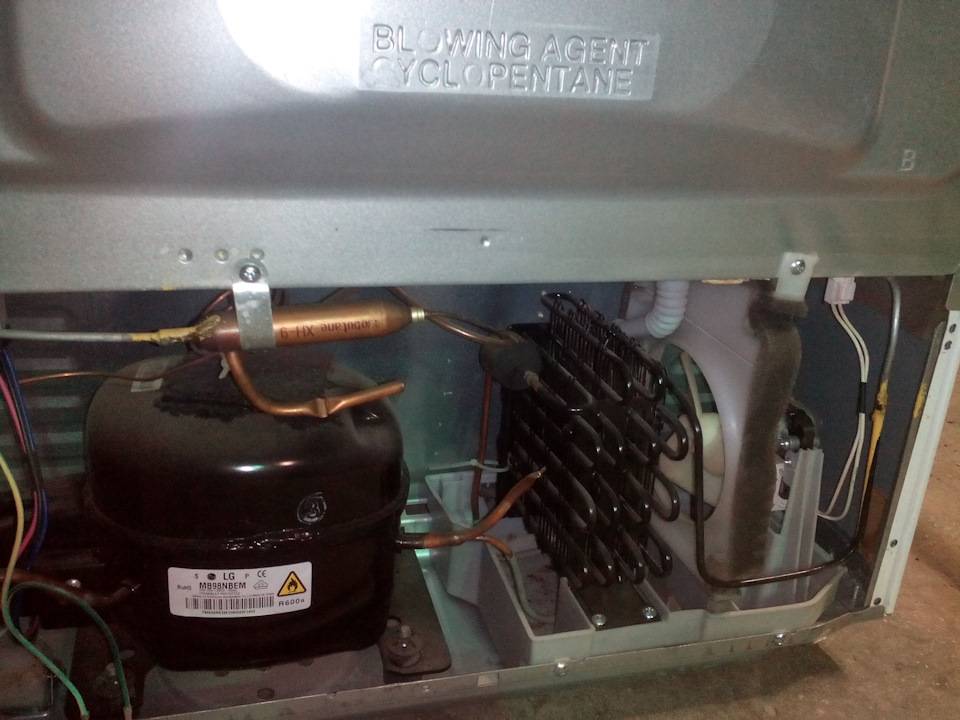

Утечка. Как правило наружные стальные конденсаторы покрыты чёрной краской и не коррозируют. Однако в некоторых моделях холодильников (LG например), часть активного конденсатора расположена в лотке для сбора конденсата. Несмотря что эта часть находится в изоляции, со временем эта изоляция может рассохнуться и таким образом трубка начнёт коррозировать. Как правило чаще утечки происходят по контуру обогрева двери либо по конденсатору закрытого типа.

Испаритель

Низкотемпературные испарители в БХП с естественным и принудительным охлаждением могут быть:

• алюминиевыми листопрокатными;
• трубчатыми;
• трубчато-листовыми;
• трубчато-проволочными;
• трубчато-пластичными;
• ребристо-трубные.

Алюминиевые листопрокатные испарители в современных БХП применяют все реже. Трубчатые испарители применяют в запенённых конструкциях. В низкотемпературных и морозильных камерах с естественным охлаждением объемом от 50 л чаще применяют трубчато-листовые или трубчато-проволочные испарители. В камерах с принудительным обдувом, имеющих необмерзающие стенки («Ноу фрост» — No frost), применяются испарители трубчато-пластинчатого типа в виде радиаторов с развитой поверхностью охлаждения. Значительно реже применяют ребристо-трубные испарители из оребренной трубки.

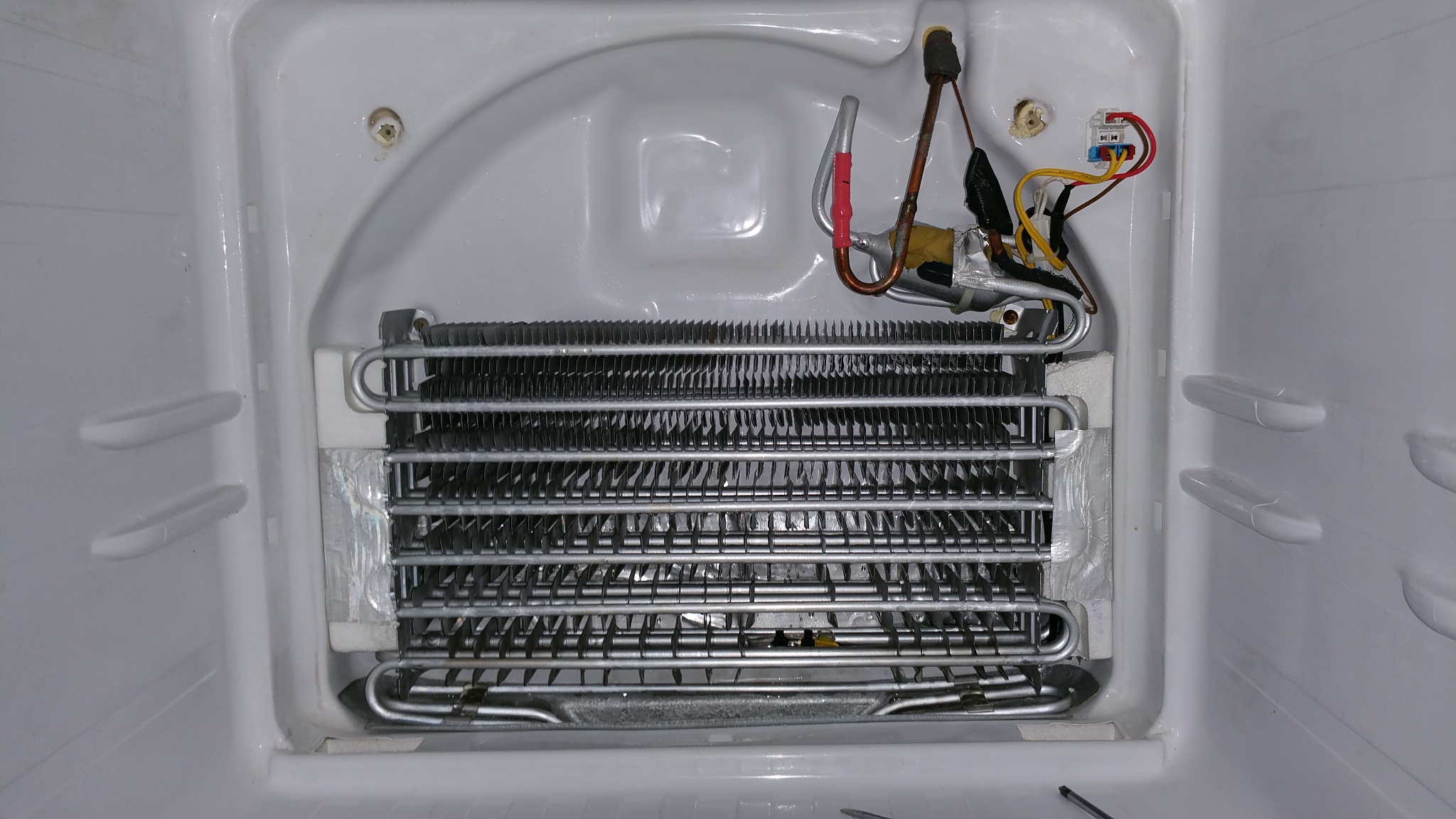

Трубчато-пластинчатый испаритель.
Трубчато-пластинчатые испарители состоят из набора прямых трубок с нанизанными на них тонкими пластинами. Прямые участки трубок, соединенные С-образными калачами с помощью пайки, образуют змеевик испарителя. Тонкие пластины служат охлаждающими ребрами.
Ребристо-трубные испарители.
Ребристо-трубные испарители изготавливают методом накатки радиальных кольцевых ребер на толстостенной алюминиевой трубке. Трубчатый змеевик не имеет стыков и паяных или сварных соединений.

Неисправности: утечка фреона. Это либо механическое повреждение испарителя. Особенно подвержены испарители открытого типа. Либо коррозия трубопровода, особенно алюминиевого, в силу возраста, либо вследствие соприкосновения алюминия с медью.

Виды испарителей

По способу циркуляции охлаждаемой среды испарители бывают:

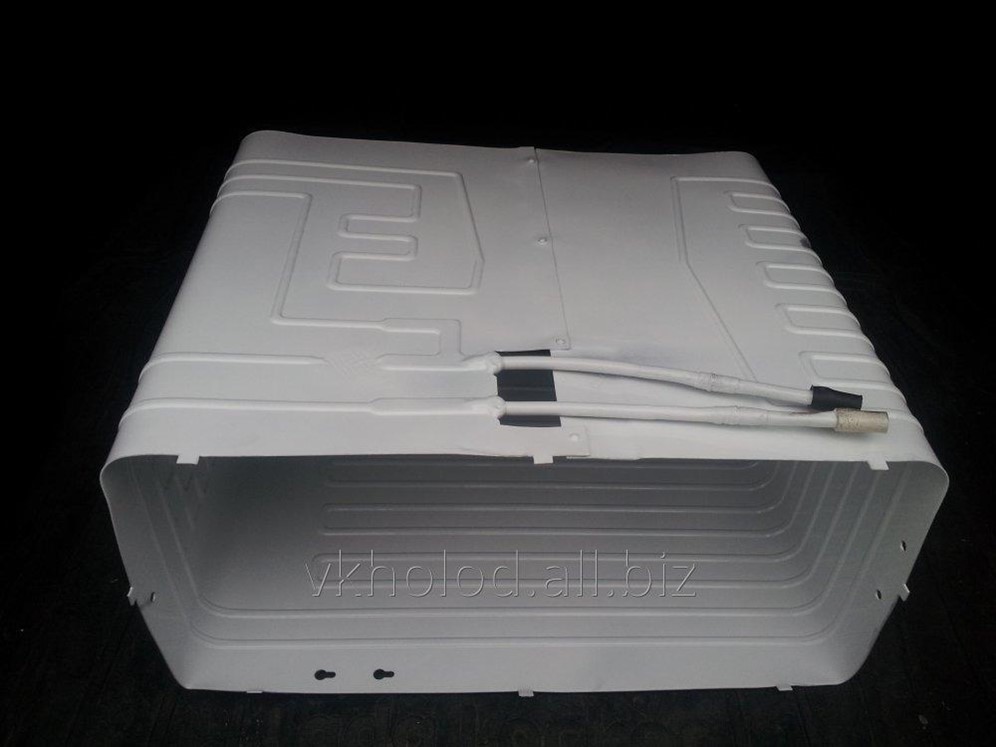

Открытый испаритель. В небольших холодильниках и в старых моделях открытый испаритель — это то, что в быту привыкли называть морозилкой. Он может иметь вид листа, согнутого О- или С-образно. Открытый испаритель — слабое место холодильника. Вмятины и царапины могут привести к нарушению его герметичности и к утечке хладагента, а это значит, что придется и заменять испаритель, и заправлять систему хладагентом, что обойдется недешево. Поэтому при размораживании ни в коем случае нельзя откалывать и соскребать лёд или, пытаться отколоть примерзшие продукты.

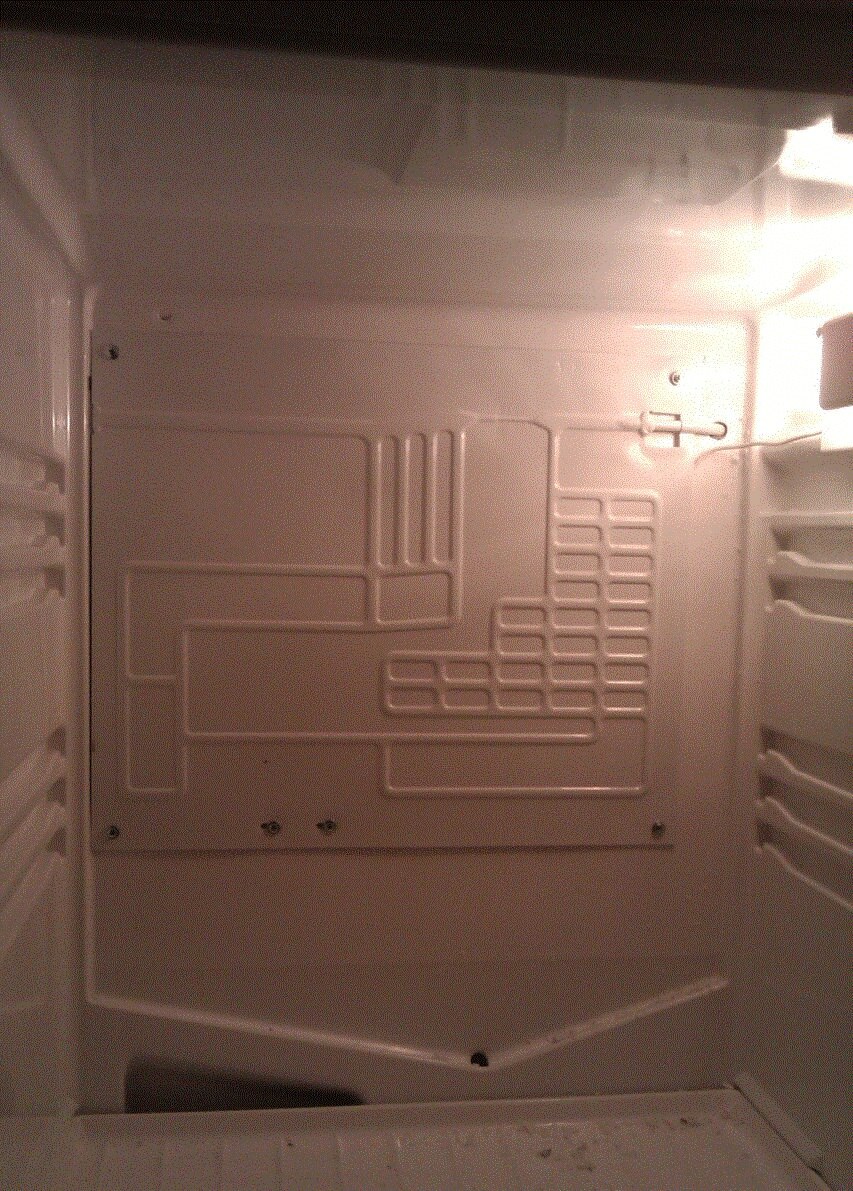

Закрытый самооттаивающийся испаритель («плачущий»). Размещается в задней стенке холодильника: залит пенистой изоляцией и закрыт внутренней стенкой холодильной камеры. Очевидные плюсы такой конструкции в том, что холодильник легче мыть, не нужно размораживать и испаритель надежно защищен от механических повреждений. В холодильниках с закрытом в задней стенке испарителе влага оседает на ней, часть капель конденсата замерзает (но никакой «шубы», как в случае с открытым испарителем, не образуется). Во время отключения компрессора подмерзший конденсат оттаивает и стекает по стенке холодильника. В такой конструкции задняя стенка — самая холодная поверхность холодильной камеры. За охлаждение морозильной камеры такого холодильника отвечает другой испаритель, который может быть также полностью закрытым, частично закрытым или открытым.

Испаритель отделенный. Испаритель располагается как правило за фальш панелью морозильной камеры. Такой испаритель принудительно обдувается вентилятором. Такие испарители применяют в холодильниках с системой No Frost.
